Khắc Phục Toàn Diện Lỗi Xem Trước (Preview) và In Ấn (Plot) Trong AutoCAD: Bản Vẽ Mất Tích Phải Làm Sao?

AutoCAD là công cụ quen thuộc trong thiết kế kỹ thuật, nhưng đôi khi quá trình in ấn gặp sự cố khiến bản vẽ không hiển thị trong Preview. Đây là lỗi phổ biến gây gián đoạn công việc và khiến nhiều người lúng túng. Bài viết này cung cấp hướng dẫn chi tiết từng bước giúp bạn khắc phục lỗi Preview không hiện bản vẽ trong AutoCAD nhanh chóng và hiệu quả.

1. Tổng Quan về Lỗi "Preview Không Hiện Bản Vẽ" Trong AutoCAD

AutoCAD là phần mềm thiết kế kỹ thuật hàng đầu, được sử dụng trong xây dựng, cơ khí, kiến trúc, điện nước và nhiều ngành nghề khác. Trong quá trình in ấn, tính năng Preview (xem trước bản in) cho phép người dùng kiểm tra bố cục, tỷ lệ, khung giấy, và các lớp in trước khi xuất ra máy in.

Lỗi "Preview không hiện bản vẽ" (hay bản vẽ biến mất khi nhấn Plot Preview) là một trong những sự cố phổ biến nhất gây khó chịu cho người dùng AutoCAD, đặc biệt khi chuẩn bị hồ sơ quan trọng. Vấn đề này có thể xuất phát từ nhiều nguyên nhân, từ những thiết lập cơ bản trong file bản vẽ, lỗi layer, cho đến các vấn lập trình và cài đặt máy in.

Việc xem trước (Preview) là bước kiểm tra quan trọng cuối cùng để đảm bảo bản in ra giấy (Plot) sẽ chính xác 100% về vị trí, tỷ lệ, độ dày nét, và màu sắc theo tiêu chuẩn. Khi Preview không hoạt động đúng, mọi công đoạn chuẩn bị in ấn đều bị đình trệ.

Lỗi này tuy nhỏ nhưng gây ảnh hưởng lớn đến tiến độ công việc, đặc biệt với các kỹ sư, kiến trúc sư cần in hàng loạt bản vẽ để trình duyệt. Hiểu rõ nguyên nhân và cách khắc phục lỗi này là điều cần thiết để đảm bảo quy trình in diễn ra suôn sẻ, tránh mất thời gian xử lý sự cố không đáng có.

2. Phân Tích Các Nhóm Nguyên Nhân Gây Lỗi Preview Mất Bản Vẽ

Để sửa lỗi hiệu quả, bạn cần xác định bản vẽ của mình đang gặp phải nguyên nhân nào trong bốn nhóm chính sau:

2.1. Nhóm Nguyên Nhân Về Đối Tượng (Entities) và Layer

Đây là nhóm nguyên nhân phổ biến và dễ sửa nhất, liên quan trực tiếp đến các đối tượng trong không gian mô hình (Model Space).

• Đối Tượng Nằm Ngoài Vùng In (Plot Area): Khi thiết lập khung in (Window), có thể bạn đã chọn vùng quá nhỏ hoặc lệch khỏi bản vẽ, khiến bản vẽ thực tế không lọt vào khung.

• Layer bị Tắt hoặc Đóng Băng: Các layer chứa đối tượng chính (như tường, dim, hatch) đang bị tắt (Turn Off) hoặc đóng băng (Freeze) trong Viewport hoặc Layout.

• Layer Bị Tắt Chức Năng In (Plot): Layer đó được thiết lập không in (biểu tượng máy in bị gạch chéo) trong Layer Properties Manager. Khi đó, đối tượng vẫn hiển thị trên màn hình nhưng sẽ biến mất trong Preview và bản in.

2.2. Nhóm Nguyên Nhân Về Thiết Lập Không Gian Giấy (Layout) và Khung Nhìn (Viewport)

Lỗi xuất phát từ các thiết lập trong Layout/Paper Space thường phức tạp hơn một chút.

• Lỗi Tỷ Lệ (Scale) của Viewport: Tỷ lệ quá lớn hoặc quá nhỏ khiến bản vẽ bị phóng đại/thu nhỏ đến mức không nhìn thấy được trong Viewport.

• Viewport Bị Khóa (Locked) hoặc Ẩn (Hidden): Viewport bị khóa tỷ lệ hoặc thậm chí bị ẩn đi do nằm trên một layer bị tắt in.

• Thiết Lập Mất Nét (Plot Style) hoặc Màu (Color): Màu của đối tượng trùng với màu nền của giấy (thường là màu trắng hoặc màu 255/255/255), khiến nó bị "hòa tan" và tưởng như biến mất. Điều này thường xảy ra khi dùng Plot Style Monochromatic.ctb hoặc Grayscale.ctb mà chưa cấu hình kỹ.

2.3. Nhóm Nguyên Nhân Về Cài Đặt In (Plot Settings) Chung

Đây là các thiết lập cơ bản trong hộp thoại Plot.

• Kích Thước Khổ Giấy và Vùng In (Paper Size & What to Plot): Lựa chọn khổ giấy không phù hợp với kích thước bản vẽ, hoặc chọn sai chế độ in (ví dụ: chọn Extents nhưng bản vẽ có nhiều đối tượng rác ở xa).

• Thiết Lập Offset hoặc Center the Plot: Vị trí bản vẽ bị đẩy ra ngoài khổ giấy do thiết lập bù trừ (Offset) hoặc không chọn Center the Plot.

• Thiết Lập Plot Style (CTB/STB) Bị Lỗi hoặc Sai: Sử dụng Plot Style không phù hợp với bản vẽ (ví dụ: dùng STB cho bản vẽ dùng CTB hoặc ngược lại).

2.4. Nhóm Nguyên Nhân Về Lỗi Chương Trình (Software Bug) và Hệ Thống

Đây là trường hợp hiếm gặp nhưng khó xử lý nhất, thường cần phải reset cài đặt hoặc cài đặt lại phần mềm.

• Lỗi Hệ Thống AutoCAD: Lỗi phát sinh do cài đặt phần mềm, plugin bên thứ ba hoặc các tập tin cấu hình (Support Files) bị hỏng.

• Lỗi Driver Máy In/Máy Vẽ: Driver máy in ảo (như DWG to PDF) hoặc driver máy in vật lý bị lỗi, không thể xử lý dữ liệu vector đúng cách khi Preview.

2.5. Cấu hình máy in hoặc file PC3 bị lỗi

Khi AutoCAD bị lỗi trong cấu hình máy in (Printer Configuration File – PC3), tính năng Preview có thể không hoạt động. Việc chọn nhầm loại máy in, dùng file PC3 cũ, hoặc lỗi trong quá trình lưu cấu hình có thể khiến bản vẽ không hiển thị trong Preview.

2.6. Merge Control bị đặt sai chế độ

AutoCAD cho phép người dùng chọn cách hiển thị các nét vẽ chồng lên nhau thông qua tính năng Merge Control. Nếu thiết lập sai (ví dụ chọn Merge thay vì Overwrite), hệ thống có thể hiển thị trang trắng khi Preview bản in.

2.7. Layer bị tắt hoặc không cho phép in

Nhiều người vô tình tắt chế độ in (Plot) của một hoặc nhiều Layer trong Layer Properties Manager. Khi đó, các chi tiết thuộc Layer đó sẽ không được hiển thị trong bản in và cũng không xuất hiện trong Preview.

3. Cách khắc phục lỗi Preview không hiện bản vẽ cần in

Sau khi xác định nguyên nhân, bạn có thể áp dụng từng phương pháp dưới đây để sửa lỗi hiệu quả. Hãy thực hiện lần lượt theo thứ tự để tiết kiệm thời gian và tránh làm hỏng file.

3.1. Kiểm tra cấu hình máy in (Printer Setup và PC3 File)

Bước đầu tiên là mở hộp thoại in (Ctrl + P) và xem lại cấu hình máy in đang được chọn.

• Nếu file cấu hình PC3 bị lỗi, hãy xóa và tạo lại bằng cách:

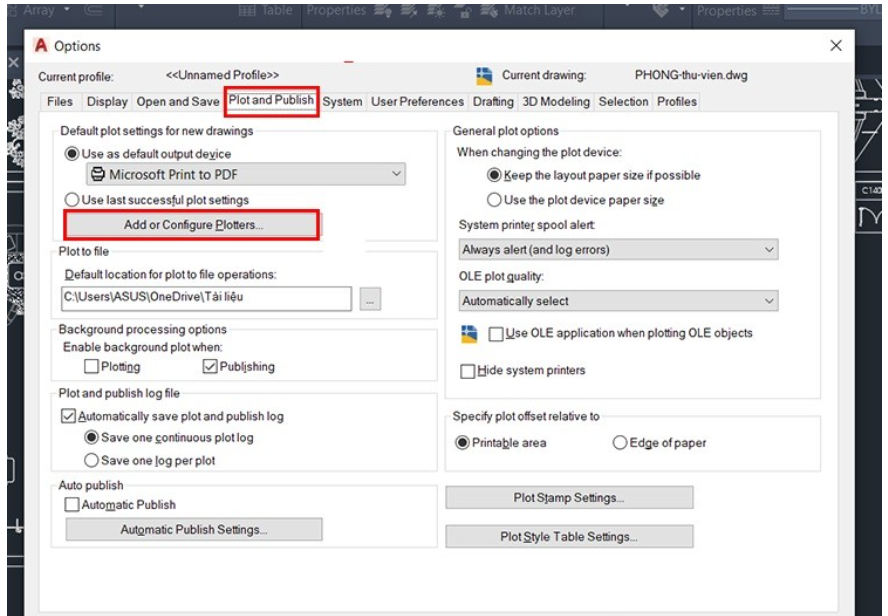

  Plot → Printer/Plotter → Add Plotter Configuration → chọn lại driver chính xác.

• Tránh dùng file PC3 cũ hoặc copy từ máy khác, vì có thể xung đột với phiên bản AutoCAD hiện tại.

• Khi tạo lại file PC3, nên lưu riêng từng cấu hình cho từng loại khổ giấy để tránh nhầm lẫn sau này.

3.2. Chỉnh lại chế độ Merge Control

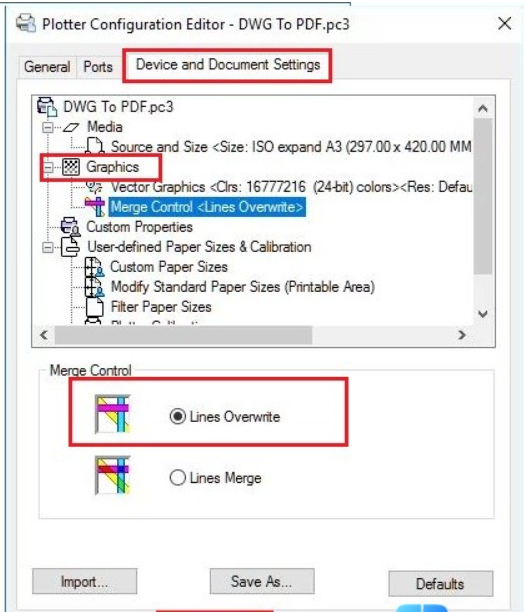

Trong hộp thoại Plotter Configuration Editor, chọn tab Device and Document Settings → Graphics → Merge Control, sau đó:

• Chọn Lines Overwrite thay vì Lines Merge.

• Nhấn OK để lưu thay đổi.
  Khi đặt ở chế độ Overwrite, AutoCAD sẽ in đè các nét vẽ, giúp bản vẽ hiển thị đúng trong Preview.

3.3. Kiểm tra Layer bị tắt in

Mở Layer Properties Manager (LA), kiểm tra cột Plot (hình máy in):

• Nếu biểu tượng bị tắt (màu xám), nhấp để bật lại.

• Đảm bảo các Layer chính như khung, đường, chữ đều được bật in.
  Ngoài ra, trong Layout, nếu bạn sử dụng Viewport, hãy đảm bảo layer chứa Viewport không bị VP Freeze.

3.4. Xác định đúng vùng in

Trong hộp thoại Plot:

• Ở mục Plot Area, chọn Extents hoặc Window để chọn lại phạm vi hiển thị.

• Nếu chọn Window, hãy khoanh đúng vùng chứa toàn bộ bản vẽ.

• Sau đó bật Center the plot để AutoCAD tự căn chỉnh vào giữa khổ giấy.

Nếu vẫn không thấy bản vẽ, hãy thử lệnh Zoom → Extents trong Layout để chắc chắn bản vẽ không bị nằm ngoài vùng hiển thị.

3.5. Kiểm tra vị trí bản vẽ so với gốc tọa độ

Nếu bản vẽ được copy từ file khác, có thể đối tượng đang nằm rất xa trục tọa độ (0,0).

• Nhấn Ctrl + A → Zoom Extents, nếu bản vẽ bị “biến mất” trên màn hình, nghĩa là tọa độ bị lệch xa.

• Dùng lệnh MOVE để đưa toàn bộ nội dung về gần gốc (0,0).
  Việc này giúp AutoCAD xử lý hiển thị nhanh hơn và tránh lỗi preview trắng.

3.6. Thay đổi màu nền Preview

Nhiều người thiết lập màu nền quá tối khiến nét vẽ bị ẩn trong Preview.
Để thay đổi:

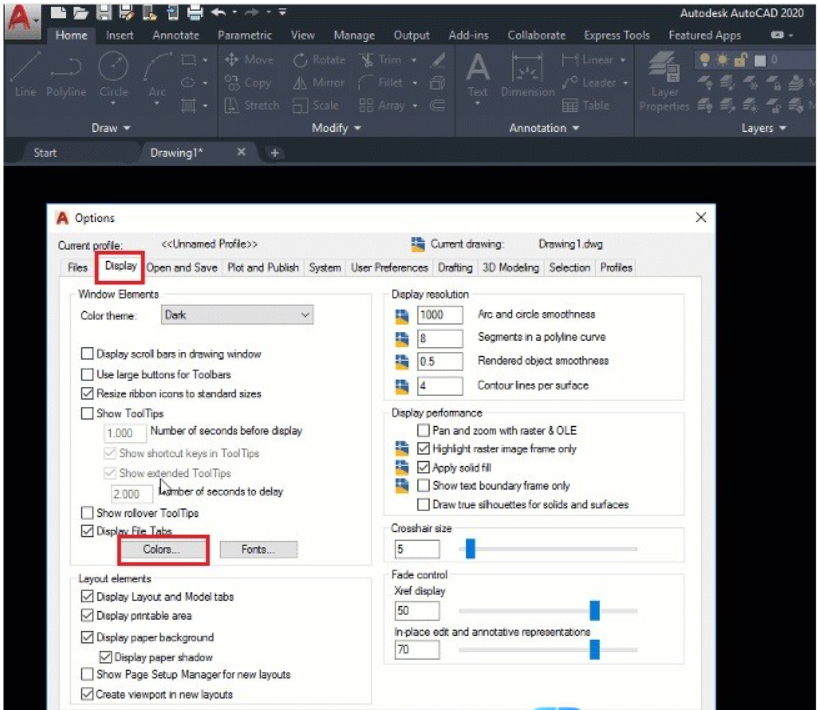

1. Gõ lệnh OP → vào tab Display.

2. Chọn Colors → chọn context “Plot Preview” → đổi màu nền sang White hoặc màu sáng.

3. Nhấn Apply & Close.

Thao tác này giúp bạn dễ nhận biết các nét in khi kiểm tra bản vẽ.

3.7. Sử dụng các lệnh sửa lỗi file: AUDIT, PURGE, RECOVER

Khi file DWG bị lỗi, AutoCAD sẽ không thể hiển thị Preview đúng cách.
Bạn có thể dùng các lệnh sau để làm sạch file:

• AUDIT → chọn “Yes” khi được hỏi có muốn sửa lỗi hay không.

• PURGE → xóa các block, layer, text style không còn sử dụng.

• RECOVER → mở lại file bị lỗi, AutoCAD sẽ tự động quét và khôi phục dữ liệu hỏng.

Thao tác này giúp file nhẹ hơn, ổn định hơn, đồng thời tránh lỗi hiển thị khi in.

3.8. Reset cấu hình người dùng AutoCAD

Nếu các bước trên không hiệu quả, bạn có thể khôi phục toàn bộ cài đặt AutoCAD về mặc định.

• Vào Options → Profiles → Reset.

• Khởi động lại AutoCAD.
  Sau khi reset, hãy thiết lập lại các tùy chọn cơ bản như đơn vị, layout và máy in.

3.9. Cập nhật Driver máy in và card đồ họa

Đôi khi lỗi không đến từ AutoCAD mà xuất phát từ driver máy in hoặc card đồ họa.

• Cập nhật driver mới nhất từ trang chủ của nhà sản xuất.

• Nếu dùng card NVIDIA hoặc AMD, hãy cập nhật bản driver hỗ trợ phần mềm CAD để đảm bảo hiệu suất hiển thị ổn định.

3.10. Dán bản vẽ sang file mới

Khi file hiện tại đã hỏng cấu trúc layout, cách nhanh nhất là tạo một file mới và dán nội dung (Ctrl + C → Ctrl + V) vào.
Bạn cũng có thể dùng Design Center (ADCENTER) để sao chép toàn bộ layout, layer, block sang file mới. Cách này thường giúp loại bỏ lỗi ẩn trong bản vẽ cũ.

4. Tổng Hợp Các Lỗi Thường Gặp Khác Khi In Ấn (Plot) Trong AutoCAD

Ngoài lỗi Preview không hiện bản vẽ, người dùng cũng thường gặp các lỗi in ấn sau:

4.1. Lỗi Bản Vẽ Ra Giấy Bị Mất Nét hoặc Đậm Quá

• Nguyên nhân: Lỗi thiết lập Plot Style (CTB/STB).

• Giải pháp: Kiểm tra lại file CTB đang dùng. Đảm bảo màu sắc (Color) đã được gán độ dày nét (Lineweight) chính xác.

4.2. Lỗi In Ra Mất Hatch (Vật Liệu)

• Nguyên nhân: Biến hệ thống HPQUICKPREVIEW bị tắt, hoặc layer của Hatch bị tắt/đóng băng/tắt in.

• Giải pháp: Kiểm tra Layer Hatch. Ngoài ra, kiểm tra biến hệ thống FILLMODE phải bằng 1 và HPDLGMODE phải bằng 1.

4.3. Lỗi In Ra Bản Vẽ Bị Lệch Tỷ Lệ (Sai Kích Thước)

• Nguyên nhân:

  1. Tỷ lệ Plot Scale bị đặt sai (ví dụ: dùng 1:1 trong khi bản vẽ cần 1:100).

  2. Sai đơn vị in (Plot Scale Units) giữa Inches và Millimeters.

• Giải pháp:

  1. Đảm bảo chọn Scale: 1:1 khi in từ Layout (vì Layout đã đặt tỷ lệ trong Viewport).

  2. Đảm bảo chọn tỷ lệ chính xác (Ví dụ: 1mm = 1 Unit với tỷ lệ 1:100) khi in từ Model Space.

5. Mẹo giúp tránh lỗi Preview trong quá trình in AutoCAD

5.1. Sử dụng template chuẩn

Nên tạo sẵn file Template (.DWT) với cấu hình in, khổ giấy và layout đã được kiểm nghiệm. Mỗi khi bắt đầu dự án mới, chỉ cần mở template, tránh lỗi do thiết lập thủ công.

5.2. Giữ file sạch và gọn nhẹ

Thường xuyên sử dụng PURGE và OVERKILL để xóa dữ liệu thừa. File nhẹ sẽ giảm rủi ro lỗi khi Preview hoặc in.

5.3. Lưu file theo phiên bản ổn định

Nếu dùng AutoCAD phiên bản mới để mở file cũ, nên lưu lại bằng lệnh Save As → AutoCAD 2018 DWG hoặc phiên bản tương thích để tránh xung đột.

5.4. Kiểm tra Viewport trước khi in

Trong layout, nên bật Lock Viewport sau khi căn chỉnh tỷ lệ. Việc thay đổi kích thước viewport khi chưa khóa có thể khiến vùng in thay đổi ngoài ý muốn.

5.5. Không copy cấu hình in giữa các máy

Mỗi máy tính có driver máy in khác nhau, việc copy file PC3 từ máy khác dễ gây lỗi Preview. Hãy tạo cấu hình mới trên từng máy để đảm bảo tương thích.

6. Đi Sâu Vào Các Giải Pháp Nâng Cao và Sửa Lỗi Hệ Thống Chi Tiết

Trong trường hợp các bước kiểm tra cơ bản về Layer và Plot Style đã thất bại, vấn đề có thể nằm sâu trong cấu trúc dữ liệu của file DWG hoặc cài đặt hệ thống của AutoCAD. Đây là các giải pháp nâng cao cần thực hiện.

6.1. Khôi Phục File Bản Vẽ Bị Lỗi (Drawing Recovery)

File DWG sau một thời gian làm việc có thể bị nhiễm lỗi (corrupt) do mất điện, lỗi ổ đĩa, hoặc sử dụng các tiện ích không tương thích.

1. Sử dụng Lệnh AUDIT:

   • Gõ lệnh AUDIT (Kiểm tra và sửa lỗi).

   • AutoCAD sẽ hỏi: "Fix any errors detected?
     Yes/No
     $:"

   • Nhập Y (Yes) và nhấn Enter.

   • Lệnh này sẽ quét toàn bộ cơ sở dữ liệu của bản vẽ và tự động sửa các lỗi bên trong (như các đối tượng không hợp lệ, lỗi khối, lỗi bảng...). Sau khi quá trình kết thúc, hãy SAVE lại file và thử Preview lại.

2. Sử dụng Lệnh PURGE Nâng Cao:

   • Gõ lệnh PURGE (Dọn dẹp).

   • Trong hộp thoại Purge, đánh dấu chọn vào mục Automatically purge orphaned data (dọn dẹp dữ liệu mồ côi).

   • Nhấn Purge All nhiều lần cho đến khi nút này chuyển sang trạng thái mờ (dimmed), nghĩa là không còn đối tượng rác nào để xóa.

   • Lưu ý: Thử gõ -PURGE (có dấu gạch ngang phía trước) → R (Regapps) → Nhập * → N (No) để xóa các ứng dụng đã đăng ký (Regapps) không cần thiết và thường gây ra lỗi file.

3. Sử dụng Lệnh RECOVER:

   • Nếu không thể mở file hoặc file có dấu hiệu lỗi nghiêm trọng, dùng lệnh RECOVER (Khôi phục) từ giao diện AutoCAD.

   • Chọn file DWG cần sửa. AutoCAD sẽ mở file đó và tự động chạy quá trình kiểm tra, sửa lỗi tương tự AUDIT, nhưng với cơ chế sâu hơn.

6.2. Giải Quyết Vấn Đề Về Kích Thước và Vị Trí Đối Tượng

Đôi khi, bản vẽ không hiển thị vì các đối tượng nằm quá xa trục tọa độ (0,0,0) hoặc có kích thước quá lớn/quá nhỏ.

1. Kiểm Tra Tọa Độ Z (3D):

   • Đối tượng 2D vô tình bị đẩy lên tọa độ Z khác 0 (ví dụ: Z=10000). Khi Preview 2D, AutoCAD không hiển thị đối tượng 3D không nằm trên mặt phẳng XY.

   • Giải pháp: Chọn toàn bộ bản vẽ (Ctrl+A), mở Properties (PR). Trong mục Geometry, kiểm tra và đặt tất cả giá trị Start Z, End Z, Elevation về 0.

   • Lưu ý: Có thể dùng lệnh FLATTEN (nếu có Express Tools) hoặc dùng LISP để làm phẳng đối tượng.

2. Đưa Bản Vẽ Về Gốc Tọa Độ (0,0,0):

   • Bản vẽ nằm quá xa gốc tọa độ (ví dụ: X=500000,Y=1000000).

   • Giải pháp: Gõ lệnh MOVE → Chọn toàn bộ bản vẽ → Chọn một điểm cơ sở (Base Point) → Nhập 0,0 vào dòng lệnh (hoặc #0,0 tùy phiên bản) để di chuyển bản vẽ về gốc. Việc này giúp giảm tải cho hệ thống đồ họa khi tính toán vùng in.

6.3. Xử Lý Lỗi Liên Quan Đến External References (Xref)

Nếu bản vẽ của bạn có sử dụng tham chiếu ngoài (Xref) và bị lỗi Preview:

1. Kiểm Tra Plot Status của Xref:

   • Đảm bảo file DWG chứa Xref đang được mở.

   • Trong file chính, mở Xref Manager (lệnh XR).

   • Kiểm tra cột Plot Status: Đảm bảo trạng thái của Xref là Plot (Không bị tắt in).

2. Kiểm Tra Xref Nằm Trong Layer Bị Tắt In:

   • Đảm bảo layer chứa Xref (Layer cha) không bị tắt in trong Layer Properties Manager.

3. Bẻ Gãy Tham Chiếu Xref:

   • Nếu nghi ngờ Xref gốc bị lỗi, bạn có thể thử Bind (gắn) Xref vào file chính (lệnh XR, chọn Xref → Bind). Thao tác này biến Xref thành Block trong file chính, giúp loại bỏ các lỗi tham chiếu. Sau đó, Preview lại.

7. Kết Luận

Lỗi Preview không hiện bản vẽ trong AutoCAD, dù có vẻ phức tạp, nhưng hầu hết đều có thể giải quyết được bằng cách rà soát có hệ thống. Bằng việc tuân thủ các bước kiểm tra từ Layer, Viewport, đến Plot Style và cài đặt hệ thống, bạn sẽ nhanh chóng xác định được nguyên nhân cốt lõi. Việc áp dụng các thủ thuật tối ưu hóa quy trình in ấn sẽ giúp bạn tiết kiệm thời gian, tránh lỗi lặp lại, và nâng cao hiệu suất làm việc chuyên nghiệp.
