Động cơ không chổi than (Brushless DC Motor - BLDC): Cấu tạo, nguyên lý, ưu nhược điểm và ứng dụng

Đã từ lâu, động cơ chổi than (DC Motor) là lựa chọn phổ biến, nhưng đi kèm với nó là vấn đề bảo trì thường xuyên và tổn thất năng lượng do ma sát. Ngày nay, một sự cải tiến mang tính đột phá đã xuất hiện: Động cơ không chổi than một chiều (Brushless DC Motor - BLDC). Đây là một bước tiến vượt bậc trong công nghệ động cơ, loại bỏ sự tiếp xúc vật lý của chổi than và vành trượt. Vậy điều gì đã làm nên sự khác biệt của BLDC? Mở bài này sẽ là cánh cửa dẫn đến việc tìm hiểu cặn kẽ về cấu tạo logic, nguyên lý điều khiển bằng điện tử, những lợi ích vượt trội so với động cơ truyền thống, các hạn chế cần lưu ý, và tầm quan trọng của nó qua các ứng dụng thực tế.

1. Động cơ không chổi than là gì?

Động cơ không chổi than, còn gọi là Brushless DC Motor (BLDC), là loại động cơ điện một chiều được thiết kế không sử dụng chổi than và cổ góp như các động cơ DC truyền thống. Thay vì truyền điện cơ học qua chổi than, động cơ BLDC dùng mạch điều khiển điện tử (ESC – Electronic Speed Controller) để thay đổi dòng điện cấp cho cuộn dây, giúp rôto quay liên tục.

Adobe Photoshop Bản Quyền Chính Hãng

Điểm đặc trưng của động cơ không chổi than là hiệu suất cao, độ bền lớn, vận hành êm ái và ít bảo trì. Chính vì vậy, loại động cơ này ngày càng phổ biến trong các thiết bị như máy bay không người lái (drone), xe điện, quạt, ổ cứng máy tính, máy khoan, và các hệ thống tự động hóa.

BLDC sử dụng nam châm vĩnh cửu trên rôto và cảm biến Hall để xác định vị trí quay, từ đó giúp mạch điều khiển tạo ra chuỗi từ trường quay chính xác. Đây là bước tiến vượt trội so với động cơ DC có chổi than, vốn dễ bị mài mòn, sinh tia lửa và hao tổn năng lượng.

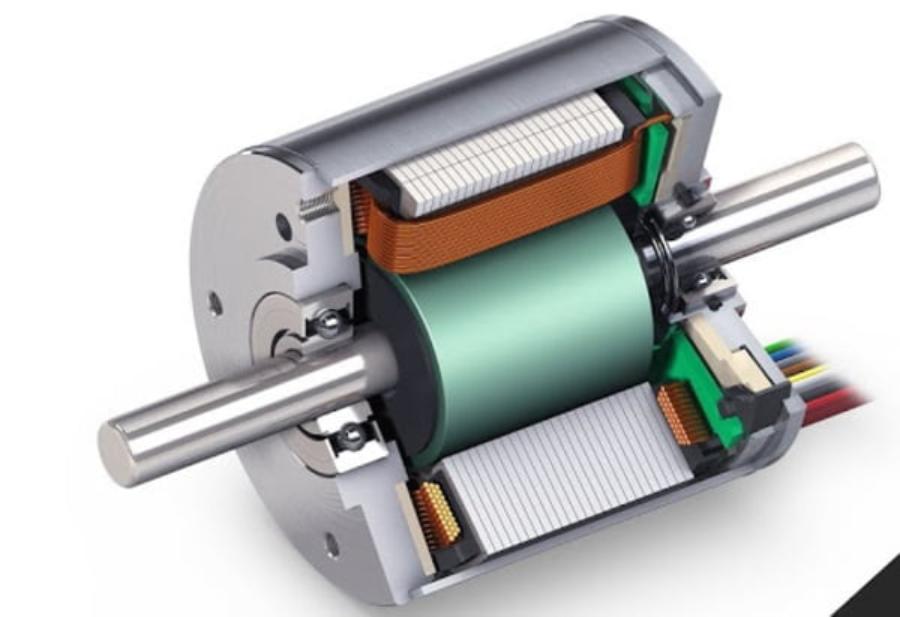

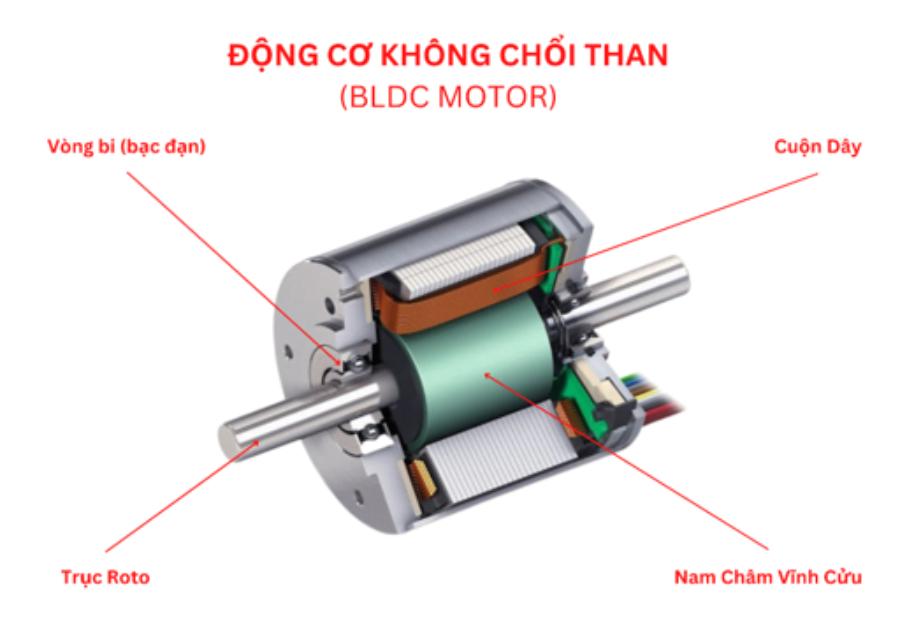

2. Cấu tạo của động cơ DC không chổi than

Cấu tạo cơ bản của động cơ không chổi than gồm hai phần chính: stator (phần tĩnh) và rotor (phần quay). Ngoài ra, để hoạt động chính xác, còn có cảm biến vị trí và bộ điều khiển điện tử.

2.1 Stator (phần tĩnh)

Stator gồm các cuộn dây quấn trên lõi thép silic được bố trí theo chu vi. Khi được cấp dòng điện xoay chiều ba pha (AC mô phỏng từ dòng DC nhờ bộ điều khiển), stator sinh ra từ trường quay để tác động lên rotor.

2.2 Rotor (phần quay)

Rotor của động cơ BLDC gắn nam châm vĩnh cửu. Số cực từ của rotor có thể là 2, 4, 6 hoặc 8 tùy vào công suất thiết kế. Rotor quay theo chiều của từ trường quay sinh ra từ stator.

2.3 Cảm biến Hall (Hall Sensor)

Cảm biến Hall có nhiệm vụ phát hiện vị trí của rotor để cung cấp tín hiệu cho bộ điều khiển điện tử, giúp đảo chiều dòng điện chính xác và giữ mô-men xoắn ổn định.

2.4 Bộ điều khiển (Controller/ESC)

Bộ điều khiển điện tử thực hiện việc chuyển đổi dòng điện DC thành AC ba pha, điều khiển góc pha giữa các cuộn dây, từ đó giúp rotor quay liên tục và ổn định ở tốc độ mong muốn.

3. Nguyên lý hoạt động của động cơ brushless

Động cơ không chổi than hoạt động dựa trên tương tác từ trường giữa stator và rotor. Khi bộ điều khiển cấp dòng điện vào các cuộn dây của stator theo một chuỗi tuần tự, từ trường quay được tạo ra. Từ trường này tác động lên các cực từ của rotor, làm rotor quay theo hướng của từ trường.

Cảm biến Hall liên tục gửi tín hiệu về vị trí hiện tại của rotor cho bộ điều khiển. Bộ điều khiển sử dụng tín hiệu này để đảo chiều dòng điện trong cuộn dây stator đúng thời điểm, đảm bảo lực tác dụng lên rotor luôn theo chiều quay mong muốn.

Tốc độ quay của động cơ BLDC tỷ lệ thuận với điện áp cấp và tần số chuyển mạch. Nhờ vậy, có thể điều khiển tốc độ động cơ rất chính xác bằng tín hiệu điều khiển xung PWM (Pulse Width Modulation).

Ưu điểm nổi bật của nguyên lý này là không có ma sát cơ học do chổi than gây ra, giúp giảm tiếng ồn, tăng hiệu suất và kéo dài tuổi thọ động cơ.

4. Ưu nhược điểm của động cơ không chổi than

Động cơ không chổi than (Brushless DC Motor) là một loại động cơ được sử dụng rộng rãi trong nhiều lĩnh vực nhờ những ưu điểm vượt trội.

4.1 Ưu điểm

• Hiệu suất cao: Do loại bỏ ma sát chổi than, tổn hao năng lượng giảm đáng kể, hiệu suất thường đạt trên 85–90%.

• Tuổi thọ lâu dài: Không có chổi than nên ít hư hỏng, không cần thay thế định kỳ.

• Hoạt động êm ái: Không sinh tia lửa, không rung mạnh khi chuyển pha.

• Điều khiển linh hoạt: Có thể điều chỉnh tốc độ và mô-men xoắn chính xác thông qua bộ điều khiển điện tử.

• Tiết kiệm năng lượng: Đặc biệt phù hợp với thiết bị di động, xe điện và robot tự động.

• Kích thước nhỏ gọn: Động cơ BLDC có thể cung cấp công suất lớn trong kích thước nhỏ.

4.2 Nhược điểm

• Giá thành cao: Do cần thêm bộ điều khiển điện tử và cảm biến Hall.

• Yêu cầu kỹ thuật cao: Việc thiết kế, lắp ráp và điều khiển đòi hỏi kiến thức chuyên môn về điện tử và điều khiển tự động.

• Khó sửa chữa: Cấu trúc phức tạp, khi hỏng mạch điều khiển hoặc cảm biến thường phải thay mới.

• Phụ thuộc vào mạch điều khiển: Nếu bộ ESC trục trặc, động cơ không thể hoạt động được.

5. Đặc tính cơ và đặc tính làm việc của động cơ BLDC

Đặc tính cơ của động cơ không chổi than thể hiện mối quan hệ giữa tốc độ, mô-men và dòng điện. Khi tải tăng, dòng điện cũng tăng để duy trì mô-men ổn định.
Ở vùng làm việc tuyến tính, tốc độ giảm nhẹ khi mô-men tăng. Khi vượt ngưỡng tải định mức, động cơ sẽ giảm tốc mạnh hoặc ngắt hoạt động để bảo vệ mạch.

Động cơ BLDC có hai dạng điều khiển chính:

• Điều khiển 6 bước (Trapezoidal Control): phổ biến, dễ thực hiện, nhưng mô-men không thật mượt.

• Điều khiển dạng sin (Sinusoidal Control hoặc FOC – Field Oriented Control): cho khả năng hoạt động êm và chính xác hơn, thường dùng trong robot, drone và xe điện.

6. Điều khiển tốc độ động cơ BLDC

Điều khiển tốc độ của động cơ không chổi than dựa trên điện áp cấp và tần số chuyển mạch. Bộ điều khiển ESC sử dụng tín hiệu PWM để thay đổi chu kỳ xung, từ đó thay đổi tốc độ quay.

Các phương pháp điều khiển phổ biến:

• Điều khiển vòng hở: đơn giản, dùng cho các ứng dụng không yêu cầu chính xác cao.

• Điều khiển vòng kín: sử dụng cảm biến tốc độ hoặc vị trí để phản hồi, giúp duy trì tốc độ ổn định dù tải thay đổi.

• Điều khiển FOC (Field Oriented Control): phương pháp tiên tiến cho phép điều chỉnh mô-men xoắn theo thời gian thực, giúp động cơ chạy cực kỳ mượt.

Công nghệ FOC hiện đang được sử dụng rộng rãi trong xe điện, máy điều hòa inverter, và robot công nghiệp, nhờ khả năng tiết kiệm điện năng và kiểm soát mô-men hiệu quả.

7. Ứng dụng của động cơ brushless

Động cơ không chổi than được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ hiệu suất cao và tuổi thọ bền bỉ:

• Công nghiệp: Dùng trong robot hàn, máy CNC, băng tải, cánh tay robot.

• Ô tô và xe điện: Là trái tim của hệ thống truyền động điện nhờ công suất mạnh và khả năng điều khiển chính xác.

• Điện tử gia dụng: Quạt, máy giặt, điều hòa, máy hút bụi, máy khoan không dây đều dùng BLDC để tiết kiệm điện.

• Công nghệ bay: Drone và UAV đều sử dụng động cơ brushless vì nhẹ, mạnh và phản ứng nhanh.

• Thiết bị y tế: Dùng trong máy bơm truyền dịch, thiết bị quay tốc độ cao cần độ chính xác cao.

• Tin học: Ổ cứng HDD, quạt tản nhiệt máy tính, hệ thống làm mát đều dùng loại động cơ này.

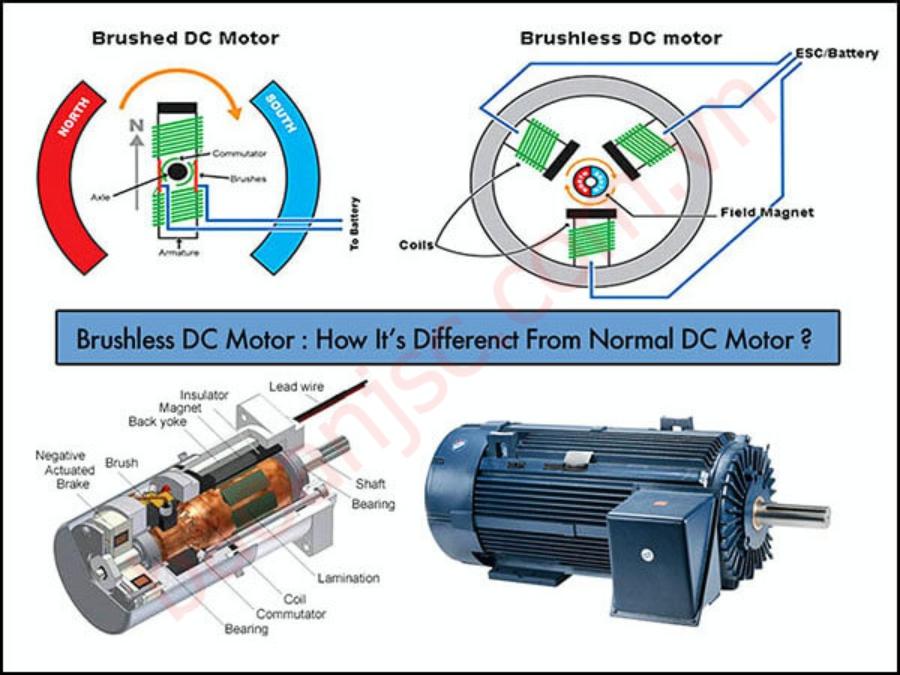

8. So sánh động cơ chổi than và không chổi than

Như vậy, động cơ không chổi than là lựa chọn tối ưu cho các ứng dụng đòi hỏi hiệu năng cao, vận hành liên tục và độ bền vượt trội. Dù giá thành đầu tư ban đầu cao hơn, nhưng chi phí bảo trì thấp và tuổi thọ dài giúp tiết kiệm tổng thể trong thời gian dài.

10. Xu hướng phát triển động cơ không chổi than trong tương lai

Sự phát triển mạnh mẽ của công nghệ tự động hóa, trí tuệ nhân tạo (AI) và xe điện thông minh đang mở ra giai đoạn bùng nổ cho động cơ không chổi than (BLDC). Trong tương lai gần, loại động cơ này sẽ trở thành chuẩn mực trong thiết kế cơ điện tử hiện đại, nhờ khả năng hoạt động ổn định, tiết kiệm năng lượng và dễ tích hợp vào hệ thống điều khiển thông minh.

Một trong những xu hướng nổi bật là tích hợp cảm biến thông minh và mạch điều khiển tiên tiến ngay trong thân động cơ. Công nghệ này cho phép BLDC tự động giám sát nhiệt độ, dòng điện, tốc độ và mô-men xoắn theo thời gian thực, từ đó tối ưu hiệu suất hoạt động. Các nhà sản xuất đang hướng đến mô hình động cơ “Plug & Play” — chỉ cần cấp nguồn là có thể vận hành ổn định mà không cần tinh chỉnh phức tạp.

Bên cạnh đó, giá thành bộ điều khiển (ESC) ngày càng giảm nhờ sự phát triển của vi điều khiển tốc độ cao và mạch tích hợp công suất. Điều này giúp động cơ BLDC trở nên phổ biến hơn trong xe máy điện, máy bơm nước, máy điều hòa inverter và robot phục vụ.

Ngoài ra, việc kết hợp giữa AI và IoT (Internet of Things) còn giúp động cơ không chổi than trở nên “thông minh” hơn: tự điều chỉnh theo tải, dự đoán hỏng hóc và gửi cảnh báo bảo trì sớm. Đây là bước tiến lớn hướng tới nền công nghiệp 4.0 – nơi mọi thiết bị cơ điện đều có thể kết nối, tương tác và tối ưu năng lượng.

Tóm lại, động cơ không chổi than không chỉ là xu hướng hiện tại mà còn là nền tảng cho thế hệ thiết bị thông minh trong tương lai, góp phần thúc đẩy sự phát triển bền vững, tiết kiệm năng lượng và thân thiện môi trường.

11. Bảo dưỡng và tối ưu hiệu suất động cơ không chổi than

Mặc dù động cơ không chổi than (BLDC) có độ bền cao và ít cần bảo trì, việc bảo dưỡng định kỳ và tối ưu hiệu suất hoạt động vẫn đóng vai trò quan trọng để duy trì độ ổn định, tăng tuổi thọ và tránh hư hỏng linh kiện điện tử. Đặc biệt trong môi trường công nghiệp hoặc thiết bị hoạt động liên tục, các biện pháp bảo dưỡng hợp lý giúp giảm thiểu rủi ro ngừng máy và tiết kiệm chi phí dài hạn.

11.1 Vệ sinh và kiểm tra định kỳ

Trong quá trình sử dụng, bụi bẩn và mạt kim loại có thể bám vào phần vỏ, khe tản nhiệt hoặc cảm biến Hall, gây cản trở làm mát. Việc vệ sinh nhẹ bằng khí nén hoặc bàn chải mềm định kỳ giúp đảm bảo lưu thông không khí và ổn định nhiệt độ. Ngoài ra, nên kiểm tra tình trạng ổ bi (bạc đạn) vì đây là bộ phận cơ học duy nhất chịu ma sát thường xuyên. Khi có tiếng ồn bất thường, cần thay thế sớm để tránh ảnh hưởng tới trục quay.

11.2 Kiểm tra mạch điều khiển (ESC)

Bộ ESC là “bộ não” của động cơ BLDC. Hãy thường xuyên kiểm tra nhiệt độ, dây dẫn và đầu nối để phát hiện dấu hiệu quá tải hoặc cháy nổ. Việc bôi keo tản nhiệt cho linh kiện công suất cũng giúp ESC hoạt động ổn định hơn trong điều kiện tải cao.

11.3 Cập nhật phần mềm điều khiển

Với các động cơ BLDC hiện đại có kết nối kỹ thuật số, nhà sản xuất thường cung cấp firmware cập nhật giúp cải thiện thuật toán điều khiển, giảm rung và tăng hiệu suất. Việc cập nhật định kỳ giúp thiết bị vận hành mượt mà hơn và tương thích với hệ thống mới.

11.4 Lưu ý khi vận hành

Không nên để động cơ hoạt động vượt quá tốc độ định mức hoặc trong môi trường quá nóng, ẩm. Ngoài ra, khi lắp ráp trong hệ thống cơ khí, cần đảm bảo độ đồng trục chính xác, tránh rung lắc gây tổn thương trục và ổ bi.

12. Ứng dụng động cơ không chổi than trong đời sống hàng ngày

Ngày nay, động cơ không chổi than (BLDC) không chỉ xuất hiện trong công nghiệp hay các thiết bị cao cấp mà còn len lỏi vào hầu hết lĩnh vực của đời sống hiện đại. Với đặc tính vận hành êm, tiết kiệm năng lượng và tuổi thọ dài, BLDC đang dần thay thế các loại động cơ truyền thống ở mọi quy mô – từ gia dụng đến công nghệ tiên tiến.

12.1 Thiết bị gia dụng thông minh

Trong các thiết bị gia đình, BLDC được ứng dụng phổ biến nhờ khả năng hoạt động ổn định và tiết kiệm điện. Quạt không cánh, máy hút bụi, máy giặt inverter, máy xay sinh tố, tủ lạnh, điều hòa nhiệt độ hay máy sấy tóc cao cấp đều sử dụng loại động cơ này.
Việc ứng dụng BLDC giúp giảm tiếng ồn, điều khiển tốc độ mượt mà và tiết kiệm đến 30–50% điện năng so với động cơ chổi than. Đặc biệt, trong các sản phẩm “smart home”, BLDC có thể kết nối với ứng dụng điều khiển qua Wi-Fi hoặc Bluetooth, tạo nên hệ sinh thái điện gia dụng hiện đại.

12.2 Phương tiện giao thông và di chuyển cá nhân

Trong lĩnh vực giao thông, xe đạp điện, xe máy điện và ô tô điện đều sử dụng động cơ không chổi than vì hiệu suất cao, mô-men xoắn lớn và không cần bảo trì thường xuyên.
Các dòng xe scooter, xe golf, drone vận tải, robot giao hàng cũng ưu tiên BLDC để đạt độ chính xác và khả năng phản hồi nhanh khi tăng tốc hay đổi hướng. Sự phát triển của công nghệ pin lithium và mạch điều khiển thông minh đã giúp BLDC trở thành trái tim của phương tiện xanh thế hệ mới.

12.3 Ứng dụng trong công nghệ y tế và sức khỏe

BLDC còn góp mặt trong máy bơm truyền dịch, máy trợ thở, máy ly tâm, máy chạy bộ, ghế massage và thiết bị tập thể dục tại nhà. Tính ổn định, độ chính xác cao và không sinh tia lửa giúp loại động cơ này đảm bảo an toàn tuyệt đối trong môi trường y tế.

12.4 Nông nghiệp và sản xuất hiện đại

Trong sản xuất nông nghiệp, động cơ không chổi than được tích hợp vào máy bay phun thuốc, máy bơm nước năng lượng mặt trời, máy sục khí ao nuôi thủy sản. Đặc tính tiết kiệm điện và chịu được môi trường khắc nghiệt khiến BLDC trở thành lựa chọn lý tưởng cho nông nghiệp thông minh (Smart Farming).

12.5 Thiết bị cá nhân và đồ công nghệ

Các máy cạo râu, bàn chải điện, máy ảnh, drone, quạt mini USB và laptop đều sử dụng động cơ không chổi than nhờ kích thước nhỏ gọn, tốc độ quay cao và ít ồn. Thậm chí trong ổ cứng máy tính (HDD), quạt làm mát CPU hay GPU cũng đều dùng BLDC để đảm bảo hoạt động ổn định và yên tĩnh.

Adobe Photoshop Bản Quyền Chính Hãng

13. Kết luận

Động cơ không chổi than (BLDC) là bước tiến quan trọng trong lĩnh vực cơ điện tử hiện đại. Với hiệu suất cao, độ bền lớn, khả năng điều khiển chính xác, nó đang dần thay thế các loại động cơ truyền thống trong nhiều lĩnh vực — từ dân dụng đến công nghiệp, từ xe điện đến drone.

Trong tương lai, khi công nghệ bán dẫn và mạch điều khiển tiếp tục phát triển, động cơ BLDC sẽ ngày càng rẻ hơn, dễ ứng dụng hơn, mở ra cơ hội lớn cho các sản phẩm điện tử và cơ khí tự động hóa tại Việt Nam.
